26. Accesorios en equipos
La instalación de pozos termométricos o manómetros en equipos permiten aumentar las prestaciones de estos y facilitar la lectura de temperatura y presión durante la experimentación.

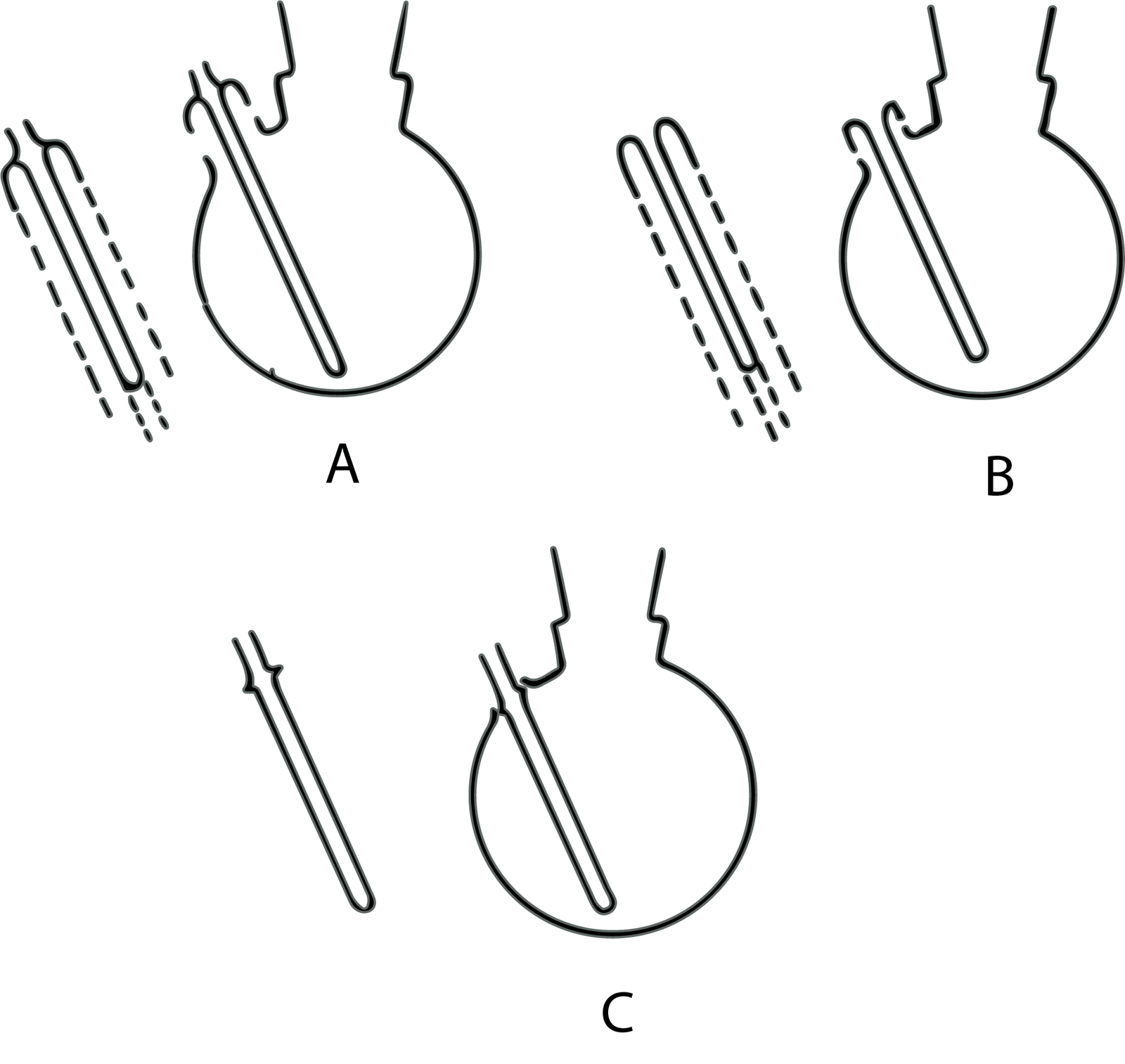

Pozos termométricos en matraces de ebullición
En la preparación de matraces de ebullición, como ocurre con casi todos los tipos de soplado de vidrio, existen varias formas de obtener un resultado determinado. La siguiente serie de dibujos se explica por sí sola y muestra tres formas de insertar un pozo para termómetro en matraces o balones (Figura 1).

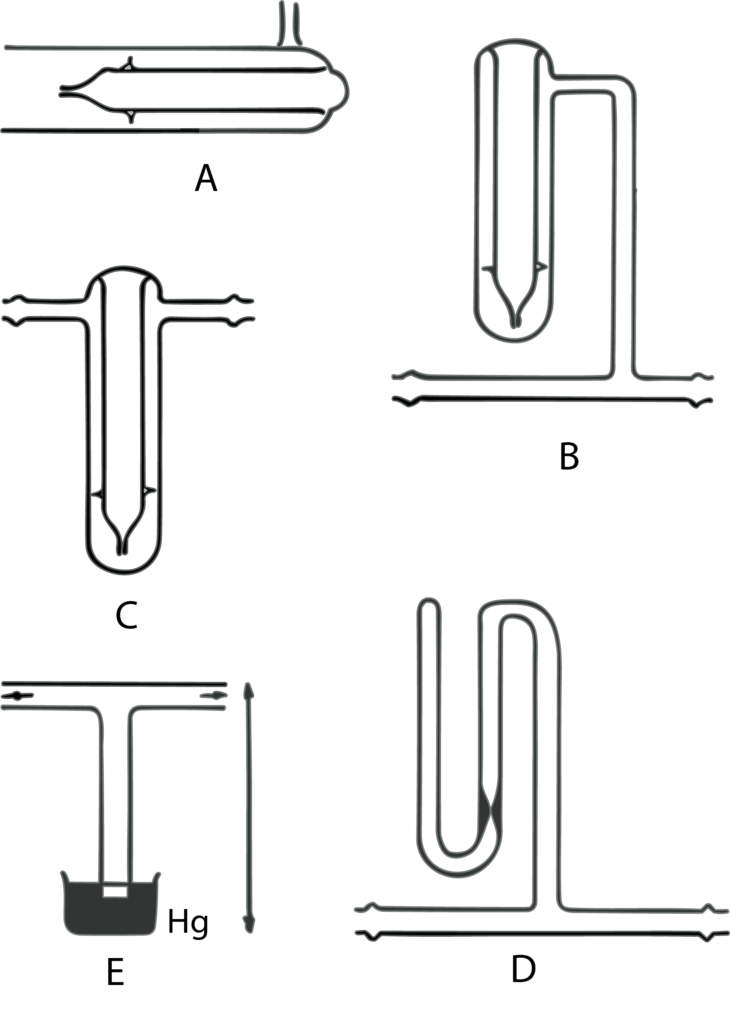

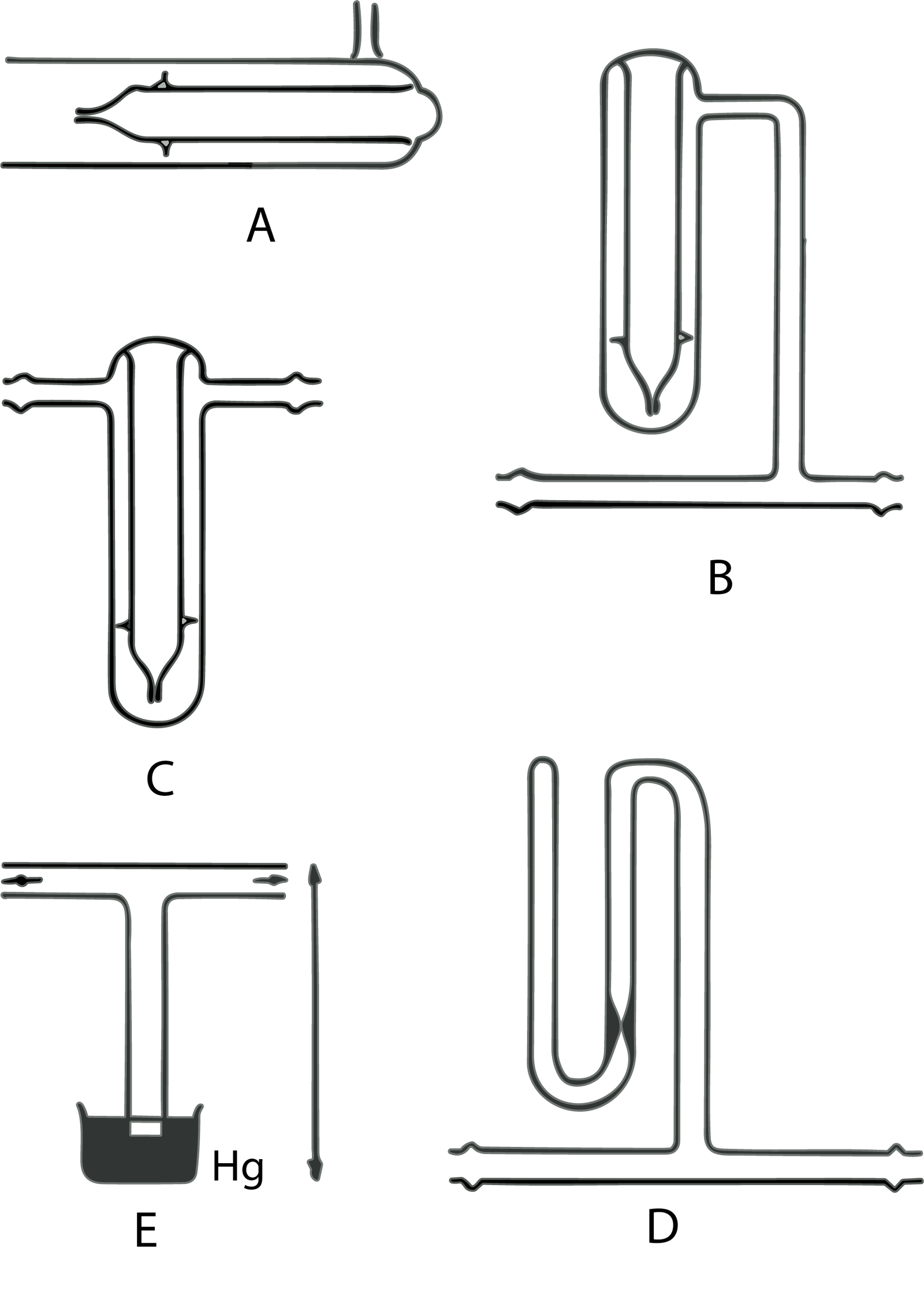

Manómetros en lineas
El tipo de manómetro de tubo concéntrico, al igual que el tipo de medidor de flujo del mismo tipo, es el más compacto, resistente y fácil de hacer. El llenado también se simplifica con este tipo de manómetro.
No es necesario ningún soporte para sellar el tubo central en los manómetros de tubo concéntrico, ya que el extremo ensanchado del tubo se apoya en el extremo redondeado de la chaqueta exterior, y los pequeños soportes de vidrio en el extremo estrecho lo mantienen centrado.
El brazo lateral se sella inmediatamente después de completar el sello del extremo. Para algunos trabajos, se necesitan dos brazos laterales, como se muestra en la Figura 2C. La Figura 2A muestra los pasos de construcción para estos manómetros, así como el diseño para el manómetro convencional en forma de U y el manómetro de extremo abierto. Ver las Figuras 10D y 10E.
